SPDIF out — что это за выход на материнской плате, ТВ и магнитоле
22 июня 2025 г.

SPDIF — это цифровой аудиоинтерфейс для передачи звука между устройствами (например, медиаплеером, компьютером и усилителем). Он нужен для вывода аудио на внешнюю аппаратуру с максимальным качеством. Цифровой поток по SPDIF не содержит искажений и шумов, которые возникают при аналоговом подключении.

Например, кино с объемным звуком 5.1 можно вывести с компьютера на ресивер по SPDIF: ресивер получит цифровой многоканальный поток и декодирует его на свои колонки. Кроме того, один кабель SPDIF передает все каналы сразу, поэтому нет необходимости тянуть отдельные провода на каждый канал звука.

SPDIF выход бывает двух типов: оптический и коаксиальный. Оптический (Toslink) передает звук по световоду (в разъеме виден красный огонек), а коаксиальный использует для передачи обычный медный кабель с разъемом RCA (обычно оранжевого цвета). По сути, различие только в типе кабеля — выбор зависит от того, какой вход есть на вашем усилителе или ресивере.

SPDIF out — что это за выход на материнской плате

Назначение SPDIF на материнской плате

SPDIF выход на материнской плате служит для вывода звука с компьютера на внешнее аудиооборудование (ресивер, саундбар, активные колонки) в цифровом виде. С его помощью можно подключить ПК к домашнему кинотеатру или другой акустической системе и получить более чистое звучание. Особенно удобно это при воспроизведении фильмов с многоканальным звуком: один кабель SPDIF передает сразу весь поток, а декодирование (например, Dolby Digital 5.1) происходит уже на внешнем ресивере.

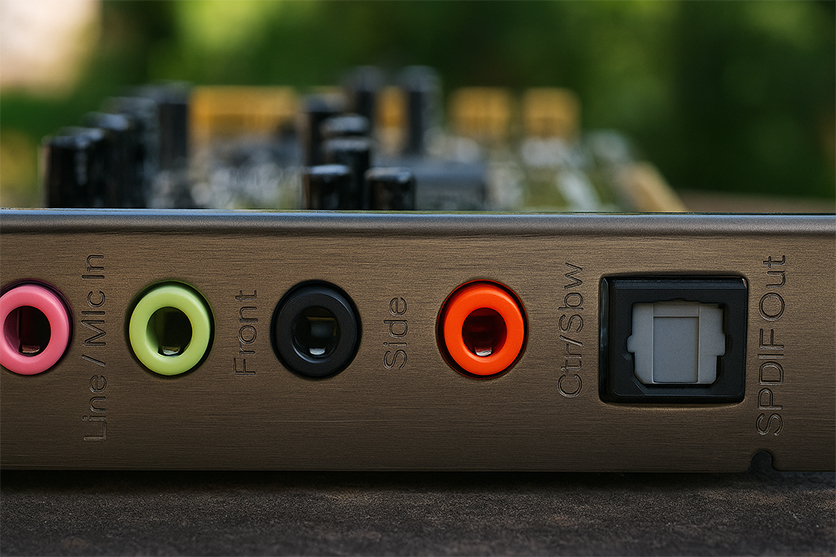

Чёткий снимок задней панели материнской платы с оптическим SPDIF-разъёмом

Если на материнской плате нет отдельного разъема SPDIF на задней панели, часто предусмотрены специальные контакты (pin-header) SPDIF_OUT на самой плате. К ним можно подключить кабель-адаптер или панель с разъемом, чтобы получить цифровой аудиовыход снаружи корпуса.

SPDIF на материнской плате — как подключить

Если на вашем ПК имеется оптический либо коаксиальный SPDIF порт, достаточно соединить его соответствующим кабелем с цифровым входом внешнего устройства. Для оптики используется Toslink-кабель, для коаксиала — кабель RCA. Один конец подключается к SPDIF out на материнской плате (или задней панели компьютера), второй — к SPDIF in на ресивере, звуковом процессоре или активной акустической системе.

После подключения нужно настроить систему на вывод звука в цифровом виде. В настройках Windows следует выбрать устройство «Digital Output (SPDIF)» в качестве основного устройства воспроизведения. После этого аудио с компьютера будет направляться через SPDIF на подключенный ресивер. Если звук не воспроизводится, проверьте, правильно ли выбран цифровой выход в параметрах системы, а также активирован ли нужный вход на самом ресивере.

SPDIF out — что это за выход на телевизоре

Как выглядит SPDIF выход на телевизоре

Практически все современные телевизоры оснащены цифровым аудиовыходом SPDIF. Чаще всего это оптический порт Toslink: небольшой квадратный разъем с крышкой, внутри которого при работе горит красный огонек. Реже встречается коаксиальный SPDIF в виде одиночного круглого RCA-разъема оранжевого цвета с маркировкой «Digital Audio Out».

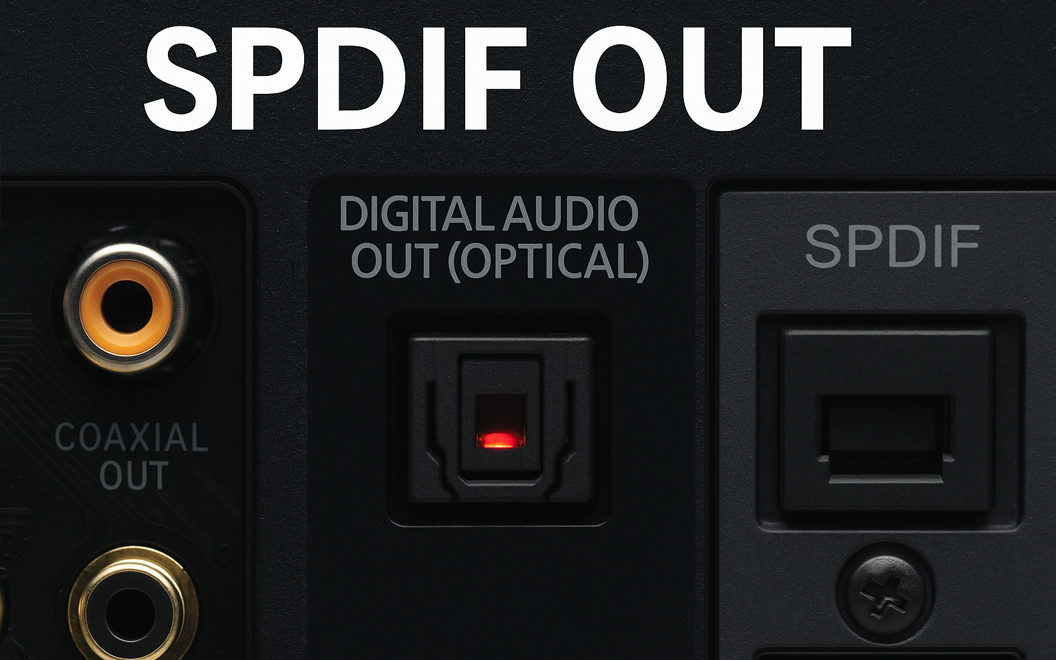

Пример оптического SPDIF на ТВ-ресивере, понятное визуальное подтверждение

Важно не перепутать цифровой SPDIF выход с другими разъемами на ТВ. Он обычно расположен отдельно и помечен соответствующей надписью. Аналоговые аудиовыходы телевизора, напротив, представлены парой «тюльпанов» (белый и красный) или гнездом для наушников. Также не следует путать SPDIF с HDMI ARC: последний тоже служит для вывода звука, но передает аудио через HDMI-кабель и требует поддержки функции ARC на обеих устройствах.

Подключение SPDIF на телевизоре к внешней акустике

Подключить телевизор к внешней акустике через SPDIF несложно. Если на ТВ оптический выход, используйте оптоволоконный Toslink-кабель; если коаксиальный (RCA) — коаксиальный аудиокабель. Один конец кабеля подключите к SPDIF out телевизора, другой — к входу «Digital In» на ресивере или саундбаре (обычно он обозначен как Optical или Coaxial In).

Далее необходимо настроить телевизор. В меню звука выберите внешний (цифровой) аудиовыход вместо динамиков телевизора. В настройках обычно доступен выбор формата: PCM для стереосигнала или Bitstream для многоканального звука. Выберите PCM, если ваша система стерео, и Bitstream — если подключен AV-ресивер 5.1 (это позволит передать Dolby Digital или DTS без обработки в телевизоре). Учтите, что уровень громкости при выводе через SPDIF фиксированный — регулировать звук нужно на саундбаре или ресивере. Если же ваша акустическая система вовсе не имеет цифрового входа, можно подключить к SPDIF внешний ЦАП-конвертер. Он преобразует цифровой аудиосигнал в аналоговый для обычных колонок или усилителя.

SPDIF out — что это за выход на компьютере и звуковой карте

Как настроить звук через SPDIF выход компьютера

Воспользоваться цифровым аудиовыходом на ПК довольно просто. Нужно открыть настройки звука операционной системы и выбрать «Digital Output (SPDIF)» в качестве устройства воспроизведения по умолчанию. После этого вся аудио­система будет передавать звук через SPDIF на подключенный ресивер или колонки. Если при таком подключении звук отсутствует, убедитесь, что на приемнике выбран правильный вход (например, «Digital In»), а в параметрах компьютера активирован вывод на SPDIF.

Преимущества и недостатки SPDIF выхода

Плюсы SPDIF подключения

Главное преимущество использования SPDIF — высокое качество звука при передаче на внешние устройства. Звук идет в цифровом виде, поэтому не подвержен влиянию электрических помех. Даже на высокой громкости фоновых шумов практически нет: сигнал либо передается без искажений, либо вообще не проходит (в отличие от аналога, где могут появляться шумы). Для пользователя это означает более чистое и детальное звучание по сравнению с аналоговым подключением обычными проводами.

Минусы и ограничения технологии

Основной недостаток SPDIF — ограниченная пропускная способность. Интерфейс способен выводить стерео PCM или сжатый многоканальный звук 5.1 (Dolby Digital, DTS), но не поддерживает новейшие форматы высокого разрешения без сжатия (например, несжатый 7.1 или Dolby TrueHD). Для передачи современных многоканальных дорожек требуется другой интерфейс, например HDMI.

Еще один минус: SPDIF передает только аудиосигнал и только в одном направлении. Управлять громкостью или передавать видео по этому кабелю невозможно (в отличие от, скажем, HDMI ARC). Также для использования SPDIF необходим внешний декодер или ЦАП, поскольку напрямую к этому выходу колонки не подключишь. В игровых приложениях SPDIF тоже малоэффективен: как правило, игры через него воспроизводят звук только в стереоформате.

Заключение

Мы подробно разобрали, что такое SPDIF out и как он используется на разных устройствах — от компьютера и телевизора до автомагнитолы. Этот цифровой аудиоразъем позволяет передавать звук в высоком качестве без помех на внешние системы, будь то домашний кинотеатр или усилитель в автомобиле. Зная, как воспользоваться SPDIF выходом, вы сможете улучшить звучание своей техники и раскрыть потенциал хорошей акустики.
